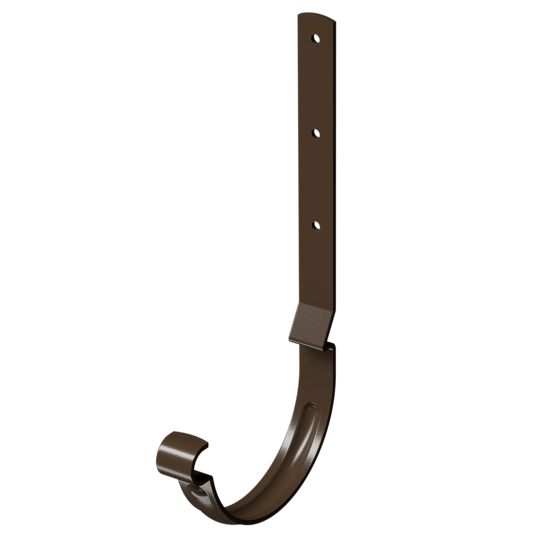

Длинный карнизный крюк Döcke STAL PREMIUM D125 для монтажа до кровельного покрытия

Длинный крюк желоба Döcke STAL PREMIUM D125 «Шоколад» RAL 8019 устанавливают на обрешетку или другую несущую часть кровли до настила гибкой черепицы либо иного покрытия. Он поддерживает металлический желоб диаметром 125 мм, формирует линию водосбора вдоль карниза и позволяет заранее задать уклон к водосточной воронке. Артикул коричневого крюка — PVKD-1050.

Эта модель нужна прежде всего для кровли без лобовой доски или когда проект предусматривает скрытое крепление держателей под покрытием. Длина опорной части 300 мм дает возможность закрепить крюк на горизонтальном основании кровельной конструкции. Для готовой лобовой доски у Döcke существуют штампованные кронштейны и короткие крюки, поэтому тип держателя выбирают еще до начала кровельных работ.

Отличие длинного крюка от других креплений

Карнизные держатели нельзя выбирать только по размеру желоба. Длинный крюк сгибают в рассчитанном месте и крепят к обрешетке до укладки покрытия. Короткий гнутый крюк и штампованный кронштейн предназначены для других монтажных ситуаций, связанных с лобовой доской. Если кровля уже полностью закрыта, установка длинной модели без разборки карнизного узла может быть невозможна.

Крюк совместим с желобом D125 металлической системы Döcke STAL PREMIUM 90/125. Цвет «Шоколад» RAL 8019 подбирают к коричневым желобам, углам, заглушкам и воронкам той же серии. При ремонте существующего водостока необходимо сверить артикул, размер и способ крепления, поскольку похожие элементы разных линеек не обязательно взаимозаменяемы.

Материал и преимущества

• Оцинкованная сталь. Основа крюка рассчитана на механическую нагрузку от желоба и воды.
• Двустороннее покрытие. Полиуретан наносится со всех сторон и формирует защитный слой цвета RAL 8019.
• Толщина 3 мм. Усиленная полоса подходит для формирования длинной опоры.
• Длина 300 мм. Крюк предназначен для крепления на элементах кровельной конструкции.
• Системная совместимость. Посадочная часть соответствует желобу STAL PREMIUM D125.

Масса одного изделия составляет 0,316 кг. Производитель указывает гарантию 35 лет на отсутствие сквозной коррозии и 15 лет на стойкость полимерного покрытия при соблюдении условий хранения, монтажа и эксплуатации. Защитный слой важно не повреждать во время разметки, гибки и крепления.

Разметка уклона и подготовка крюков

До монтажа определяют положение воронок, направление движения воды и высотные отметки крайних держателей. Каждый крюк нумеруют в соответствии с будущим местом. Затем отмечают точку и угол сгиба, чтобы после установки все посадочные части образовали линию с требуемым уклоном.

Гнуть изделие следует специальным гибочным устройством. Случайный рычаг или ударный инструмент может создать неправильный радиус, повредить полиуретановое покрытие и нарушить геометрию посадочного места. После гибки крюки раскладывают по номерам и повторно проверяют разницу высот до крепления.

Шаг установки и опоры около соединений

По инструкции Döcke длинные и короткие крюки, а также карнизные кронштейны размещают с шагом не более 600 мм. От края желоба и соединительных элементов ближайший держатель должен находиться не дальше 100 мм. Эти ограничения учитывают при расчете количества, поскольку простого деления общей длины карниза на 0,6 м недостаточно.

Для каждого прямого участка отдельно отмечают торцы, воронки, соединители и углы. Затем расставляют промежуточные крюки с допустимым шагом. Крепление выполняют к прочной обрешетке или предусмотренной проектом части кровельной конструкции. Основание и крепеж должны соответствовать нагрузке и материалу узла.

Расчет количества и упаковка

Суммарную длину всех желобов разбивают на отдельные карнизные линии. Для каждой линии делают схему опор, добавляя точки у краев и фасонных элементов. Такой подход помогает избежать нехватки крюков и одновременно не покупать лишнюю упаковку. Финальную раскладку желательно согласовать с монтажником до настила кровельного покрытия.

В гофрокоробе находится 30 изделий. Вес брутто — 9,8 кг, размеры упаковки — 814 × 310 × 90 мм. При получении проверьте количество, ровность полосы, форму посадочной части и состояние покрытия. До гибки и монтажа коробку хранят сухой, защищая от воды, солнца и давления тяжелых материалов.

Что проверить перед покупкой

Для правильного заказа должны совпасть пять признаков: серия Döcke STAL PREMIUM, желоб D125, длинное исполнение 300 мм, монтаж до укладки кровельного покрытия и цвет «Шоколад» RAL 8019. Толщина изделия составляет 3 мм, поэтому ошибочное незаполненное поле «толщина металла» в старых данных не следует использовать при подборе.

Купить длинный карнизный крюк Döcke STAL PREMIUM D125 RAL 8019 стоит для надежной установки коричневого металлического желоба на кровле без готовой лобовой доски. Предварительная нумерация, аккуратная гибка, шаг до 600 мм и дополнительные опоры возле краев помогают сформировать ровную и устойчивую водосборную линию.
