Короткий крюк Döcke STAL PREMIUM D125 «Графит» для лобовой доски

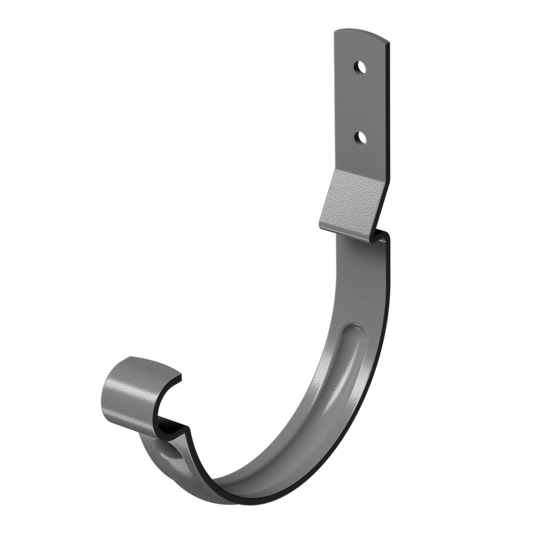

Короткий гнутый крюк Döcke STAL PREMIUM D125 в цвете «Графит» RAL 7024 предназначен для установки металлического водосточного желоба на лобовую доску кровли. Держатель поддерживает желоб вдоль карниза, сохраняет его положение и помогает направить осадки к воронке. Артикул серого крюка — PVKK-1086.

Опорная часть имеет длину 172 мм, толщина изделия составляет 3 мм. Модель входит в систему Döcke STAL PREMIUM 90/125 и рассчитана на желоб D125. Темно-серый оттенок подходит для современных кровель и фасадов, оконных профилей и металлических аксессуаров нейтральной гаммы. Для совпадения деталей ориентируются на точный код RAL 7024.

Чем короткая модель отличается от длинной

Короткий крюк применяют при наличии лобовой доски. Длинная модель длиной 300 мм рассчитана на крепление к обрешетке или другой части кровли до настила покрытия, когда лобовой доски нет. Штампованный карнизный кронштейн также имеет собственную конструкцию. Совпадение диаметра желоба не делает эти крепления взаимозаменяемыми.

Для ремонта существующей системы проверяют четыре признака: Döcke STAL PREMIUM, D125, короткое исполнение 172 мм и артикул PVKK-1086. Цвет «Графит» RAL 7024 нельзя подменять близким серым оттенком без сверки маркировки, поскольку разница становится заметной на собранном фасаде.

Конструкция и преимущества

• Сталь с высоким классом цинкования. Металлическая основа рассчитана на наружную эксплуатацию.
• Полиуретановое покрытие. Защитный слой дополняет оцинковку и формирует цвет RAL 7024.
• Толщина 3 мм. Значение относится к крюку и исправляет незаполненную характеристику старой карточки.
• Длина 172 мм. Параметр подтверждает короткое исполнение держателя.
• Вес 0,215 кг. Масса одного изделия указана официально.

Производитель заявляет гарантию 35 лет на отсутствие сквозной коррозии и 15 лет на стойкость полимерного покрытия при соблюдении гарантийных условий. Крюки следует защищать от глубоких царапин, ударов и деформации. Поврежденный слой или измененная геометрия могут снизить защиту и качество посадки желоба.

Как разметить опоры

Сначала определяют положение воронок, торцов, углов и соединителей. На лобовой доске отмечают линию установки держателей с уклоном к месту водосбора. Крюки и кронштейны Döcke размещают с шагом не более 600 мм.

От края желоба, воронки и соединительных элементов ближайшая опора должна находиться не дальше 100 мм. Поэтому сначала отмечают ответственные точки, а затем равномерно распределяют промежуточные крюки. Такая раскладка предотвращает длинные неподдерживаемые участки около стыков.

После фиксации проверяют, что посадочные части находятся на одной расчетной линии. Локальный провал создает риск застоя воды, а обратный уклон мешает стоку к воронке. Контроль выполняют до установки и соединения желобов.

Требования к основанию и крепежу

Лобовая доска должна быть ровной, прочной и надежно закрепленной в карнизном узле. Тип крепежа выбирают по материалу и толщине основания. Универсальных неподтвержденных размеров саморезов в карточке нет: подходящее решение определяется конструкцией конкретной кровли.

Крюк устанавливают без перекоса, не повреждая серое покрытие инструментом. Если посадочная часть деформирована или на ней есть глубокий скол до стали, изделие лучше заменить. Желоб укладывают только после проверки жесткости всех опор.

Расчет количества

Каждую карнизную линию считают отдельно. В схеме учитывают максимальный шаг 600 мм, опоры не дальше 100 мм от торцов, воронок и соединений, а также углы и сложные участки. К расчетному количеству можно добавить небольшой монтажный запас.

В одной коробке находится 60 крюков. Вес упаковки брутто — 13,4 кг, размеры гофрокороба — 814 × 385 × 90 мм. Для небольшого объекта возможность покупки поштучно уточняют у продавца.

Приемка и хранение

При получении проверяют длину, форму, отверстия и состояние покрытия RAL 7024. Не допускаются следы коррозии, сильные вмятины и сколы до металла. Цвет на экране может отличаться из-за освещения и настроек дисплея, поэтому точным ориентиром служит RAL-код.

Комплект хранят сухим в заводской упаковке, защищая от осадков, солнца, ударов и тяжелых предметов. До монтажа крюки не следует складывать так, чтобы на гнутую часть приходилась нагрузка.

Купить короткий крюк желоба Döcke STAL PREMIUM D125 «Графит» RAL 7024 стоит для надежной установки серого водостока на лобовую доску. Правильный артикул, шаг до 600 мм и поддержка около краев и соединений помогают сохранить геометрию желоба и устойчивость водосборной линии.
