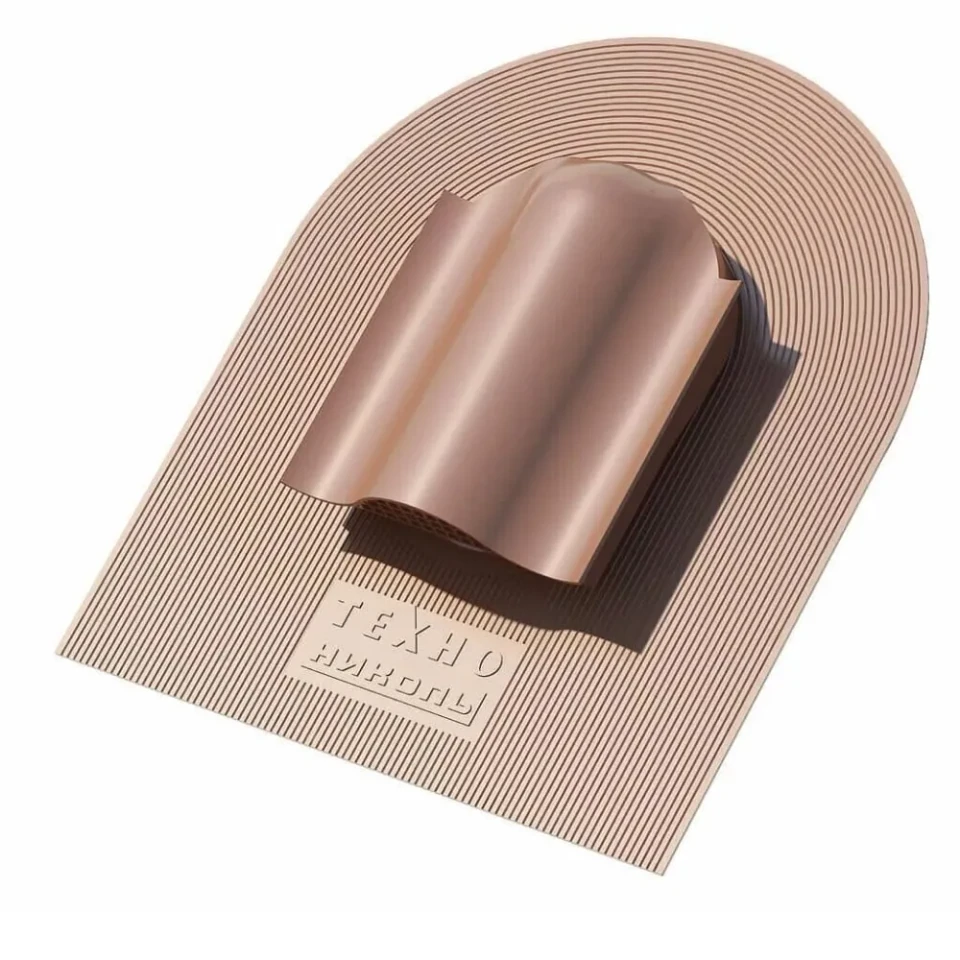

Коричневый аэратор КТВ ТЕХНОНИКОЛЬ RAL 8017 организует точечный выход воздуха из подкровельного пространства скатной крыши с гибкой черепицей. Его используют, когда у крыши нет конька, когда коньковый выход имеет недостаточную длину или когда отдельный участок сложного ската нуждается в собственном канале вентиляции. Коричневое исполнение сочетается с распространёнными оттенками мягкой кровли, водостока и кровельных аксессуаров.

Как аэратор участвует в работе кровли

Воздухообмен начинается не с верхнего выхода, а с притока через карниз. Воздух движется по зазору над утеплителем и выходит через КТВ, унося водяной пар. Такой поток помогает уменьшить накопление влаги в конструкциях. Если карнизные продухи закрыты, канал перекрыт утеплителем либо подкровельное пространство разделено сплошными препятствиями, даже правильно установленный аэратор не сможет работать на расчётную площадь.

Поэтому КТВ рассматривают как часть вентиляционной системы, а не как отдельное средство устранения любой сырости. Пароизоляция со стороны помещения, корректно уложенный утеплитель, гидроветрозащита, непрерывный зазор и свободный приток остаются обязательными элементами кровельного пирога.

Где применяется точечный аэратор

Модель предназначена для кровель с финишным покрытием из гибкой черепицы. Она особенно полезна на шатровых, вальмовых и сложных крышах, где не каждый канал выходит к обычному коньку. Элемент также может дополнять коньковую вентиляцию, если её производительности недостаточно для конкретной конфигурации. Решение о расстановке принимают по плану скатов, а не только по общей площади дома.

Один КТВ рассчитан примерно на 10 м² вентилируемого подкровельного пространства. Формулировка «примерно» важна: фактическая зона зависит от высоты канала, длины пути воздуха и строительных препятствий. Если стропильная система разделяет пространство на независимые участки, аэраторы распределяют между ними, а не группируют в одном удобном месте.

Почему выбирают коричневый RAL 8017

Аэратор заметен на плоскости ската, поэтому цвет влияет на внешний вид кровли. RAL 8017 — тёмно-коричневое исполнение, которое подходит ко многим коллекциям черепицы в оттенках шоколада, дерева и тёмной бронзы. Точное совпадение с гранулятом черепицы не гарантируется: матовый пластик и минеральная посыпка по-разному отражают свет.

При получении сравните элемент с образцом кровельного материала на улице. Производитель предупреждает, что цвет и текстура могут немного отличаться от изображения на экране. Если на одном скате устанавливается несколько аэраторов, желательно использовать изделия одной поставки.

Конструкция, которую можно обслуживать

• Основание. Фиксируется на сплошном кровельном настиле и заводится под черепицу по монтажной схеме.
• Съёмный колпак. Закрывает вентиляционный канал сверху и позволяет получить доступ при осмотре.
• Внутренняя сетка. Задерживает крупный мусор; её можно снять и промыть при засорении.

Разборная конструкция удобна для сезонного обслуживания. Скопившиеся листья, пыль и мелкий мусор уменьшают свободное сечение выхода, поэтому состояние сетки имеет прямое значение для воздухообмена. Проверка особенно актуальна после осени и зимы.

Размеры и проверенные характеристики

Код коричневой модели — 229339. Габариты изделия составляют 530×465×110 мм, масса — 1,1 кг. Материал — полиэтилен низкого давления с плотностью 963 кг/м³. Рабочий температурный диапазон заявлен от −50 до +90 °C. Гарантия производителя составляет 15 лет, потенциальный срок службы — свыше 30 лет.

Официальная карточка указывает условную прочность не менее 15,7 МПа и предел текучести при растяжении не менее 28 МПа. Температура гибкости на брусе радиусом 5 мм — не выше −55 °C, массовая доля летучих веществ — 0,3%. Размер упаковки составляет 630×420×440 мм, срок хранения — 18 месяцев.

КТВ нельзя путать с КТВ-альфа и КТВ Элит. У бюджетной модели «альфа» другие масса и габариты, а у версии Элит отличается наружное исполнение колпака. При заказе ориентируйтесь на название, код 229339, размер 530×465×110 мм и массу 1,1 кг.

Расчёт по участкам, а не только по квадратным метрам

Начните с деления крыши на фактически сообщающиеся вентиляционные зоны. Для каждой зоны определите площадь и путь воздуха от карниза к верхней точке. Предварительное количество получают делением примерно на 10 м² с округлением вверх. Затем проверяют, не блокируют ли канал ригели, сплошные перемычки и утеплитель.

На крыше площадью 40 м² арифметически может потребоваться около четырёх элементов, но эта цифра верна только при подходящей геометрии и свободном канале. Четыре аэратора рядом не провентилируют удалённый изолированный участок. Схема расстановки важнее простого количества.

Расположение на скате

Производитель рекомендует устанавливать КТВ ближе к верхней зоне ската, ориентировочно на расстоянии 0,5–0,8 м от конька или верхней точки. При этом снизу должен быть обеспечен приток через свесы. Элемент не размещают без учёта ендов, снеговых карманов, направления стока воды и других проходок.

На сложной кровле учитывают линии водораздела и участки между стропилами. Расстановка должна обеспечивать выход воздуха из каждой нужной зоны и не создавать слабых мест в гидроизоляции. До вырезания основания полезно перенести схему на крышу и проверить её относительно рядов черепицы.

Монтаж одновременно с черепицей

Основание КТВ фиксируют под гибкую черепицу во время её укладки. На сплошном настиле размечают вентиляционное отверстие согласно инструкции, выполняют вырез и устанавливают фланец. Для крепления применяют кровельные гвозди и предусмотренную мастику, а гонты укладывают вокруг основания с правильным перекрытием по направлению стока.

Установка поверх готового покрытия без разборки рядов и формирования системного примыкания не соответствует штатной схеме. Особенно важно герметично оформить верхнюю часть фланца: вода должна проходить поверх элементов, а не попадать под основание. Точную форму выреза, расположение крепежа и количество мастики берут из актуальной инструкции ТЕХНОНИКОЛЬ.

Проверка после монтажа

Колпак должен быть закреплён без перекоса, а выход — оставаться свободным. Черепица вокруг фланца лежит ровно, без поднятых краёв и открытых креплений. После сильных осадков осматривают примыкание с чердака, если доступ возможен. Появление влаги требует проверки узла, а не маскировки следов.

Раз в год снимают доступные элементы для очистки сетки. Одновременно проверяют карнизный приток и состояние вентиляционного зазора. Если конденсат сохраняется, анализируют всю конструкцию: причиной может быть нарушенная пароизоляция, недостаточная толщина утепления или перекрытый канал.

Приёмка товара

Проверьте код 229339, марку КТВ ТЕХНОНИКОЛЬ и цвет RAL 8017. Комплект должен включать основание, съёмный колпак и внутреннюю сетку. На пластике не должно быть трещин, заломов и деформаций, которые помешают ровному прилеганию фланца. Существующее изображение карточки показывает правильную коричневую модель, поэтому дополнительная одинаковая фотография не требуется.

Коричневый КТВ — выбор для мягкой кровли, которой нужен точечный выход воздуха и визуальное сочетание с тёмно-коричневым покрытием. Подготовьте площадь и схему каждого ската до заказа: это позволит корректно определить количество, места установки и сопутствующие материалы для монтажа.
