FUARO AP.1700A push-bar 41407 — нажимная штанга для одностворчатой эвакуационной двери либо основной створки двухстворчатого блока. Она работает совместно с врезным замком FUARO FL-0433 ANTI-PANIC: нажатие на красную перекладину изнутри отводит защёлку и открывает выход.

Чем 1700A отличается от других механизмов серии

AP.1700A передаёт движение на врезной замок и предназначена для активной створки. Модель AP.1700B имеет собственную накладную защёлку, а AP.1700C управляет верхними и нижними тягами дополнительной створки. Эти устройства решают разные задачи и не являются взаимозаменяемыми только потому, что используют похожую красную штангу.

В двухстворчатом блоке на основное полотно ставят AP.1700A с FL-0433, а дополнительное можно оснастить AP.1700C ID 41411. Состав фурнитуры, последовательность отпирания и закрывания согласуют с проектом двери. Для одностворчатого выхода 1700C не требуется.

Для какого сценария предназначена AP.1700A

Механизм позволяет человеку покинуть помещение нажатием рукой, плечом или корпусом. Это важно при ограниченной видимости, занятых руках и движении группы людей. Снаружи дверь может управляться цилиндром и ручкой, но изнутри функция свободного выхода должна сохраняться в предусмотренном проектом состоянии.

AP.1700A не является полным дверным комплектом и не заменяет замок, цилиндр, петли, доводчик или саму противопожарную дверь. Работоспособность эвакуационного выхода оценивают как систему. Подбор и приёмку выполняют специалисты с учётом назначения объекта и актуальных обязательных требований.

Технические данные FUARO 41407

• модель — AP.1700A;
• тип монтажа — врезной, через совместный замок;
• материалы — сталь, пластик и алюминий;
• цвет корпусов — чёрный, штанга — красная;
• поддерживаемые полотна — металлические, деревянные, профильные и ППЖ;
• максимальная масса двери — 200 кг;
• максимальная высота створки — 2500 мм;
• максимальная ширина створки — 1300 мм;
• межосевое расстояние совместимого замка — 72 мм;
• ресурс — свыше 200 000 циклов;
• масса изделия — 2,908 кг;
• гарантийный срок — 2 года;
• производство — Китай.

В прежних характеристиках ошибочно были указаны ARSENAL 860AC BK, медное покрытие и ЦАМ с латунными элементами. У точной антипаники 1700A другая конструкция, материалы и назначение; чужие сведения удалены.

Какие детали нужны дополнительно

Обязательный функциональный партнёр — врезной противопожарный замок FL-0433 ANTI-PANIC. Для наружной стороны FUARO рекомендует ручку на планке FP.DH172.0433/2 NE без возвратной пружины, ID 41403. Цилиндровый механизм подбирают по толщине и конфигурации двери.

Усиливающие планки с декоративными накладками для серии 1700A/B/C продаются отдельно. Для двустворчатого выхода дополнительно проектируют механизм неактивной створки, координатор закрывания и доводчики. Ни один из этих элементов не следует считать входящим в поставку, если он не перечислен в спецификации заказа.

Проверка двери перед покупкой

Уточните массу, высоту, ширину и материал полотна, а также наличие места под врезку FL-0433. Межосевое расстояние 72 мм должно соответствовать замку и наружной ручке. На профильной или противопожарной двери критично заранее предусмотреть усиление в местах крепления.

Проверьте направление открывания по пути эвакуации, свободную ширину прохода и отсутствие препятствий перед нажимной штангой. Доводчик не должен создавать усилие, мешающее штатному открыванию. Для двух створок отдельно рассчитывают порядок их закрывания, чтобы защёлки и притвор не конфликтовали.

Комплект и фотографии

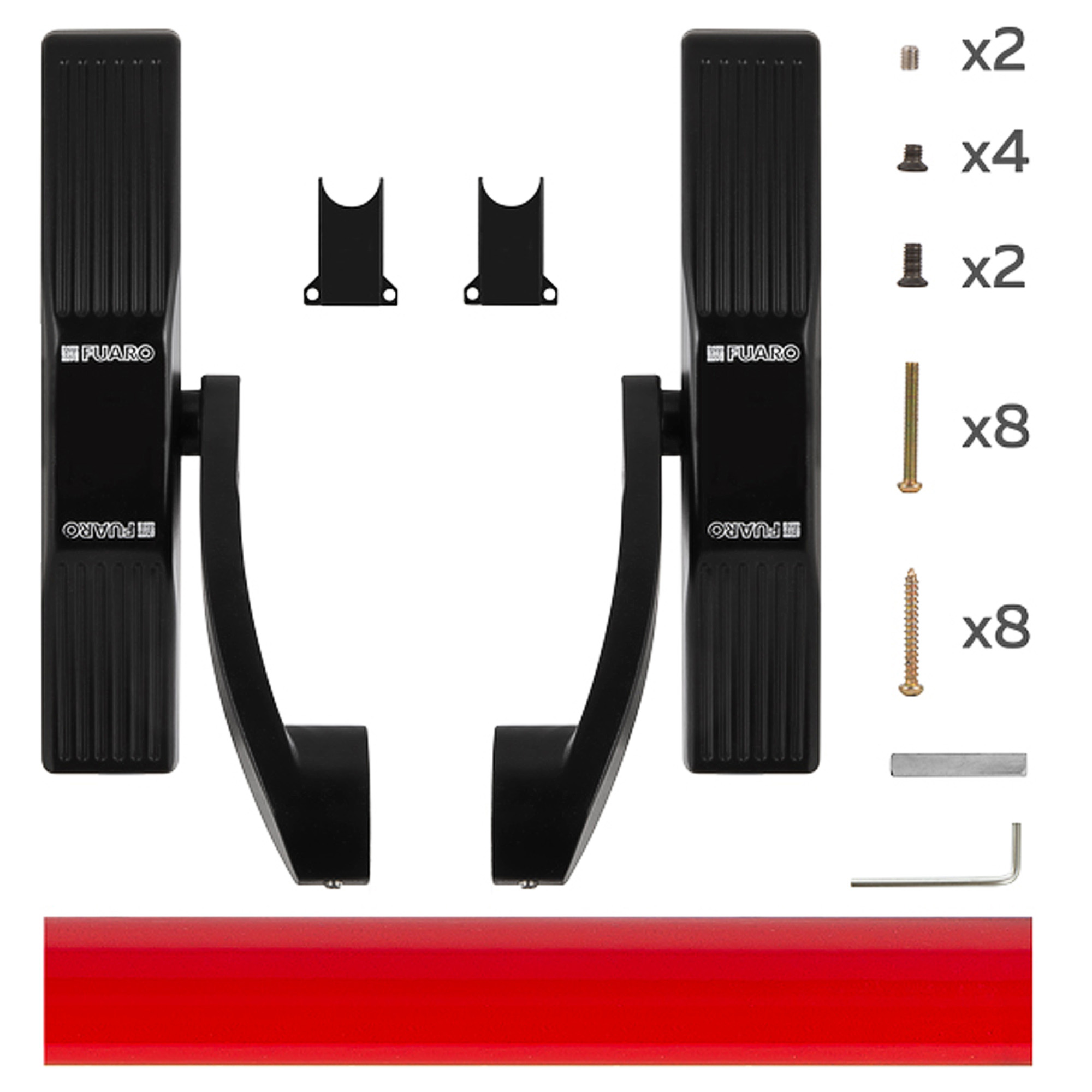

В комплекте AP.1700A показаны красная нажимная перекладина, основной и дополнительный корпуса, две установочные детали и крепёж. Количество элементов сверяют с паспортом при приёмке. Замок FL-0433 и наружная фурнитура приобретаются отдельно.

К карточке добавлены два точных изображения каталога FUARO: общий вид ручки-штанги и раскладка поставки. Файлы имеют разные контрольные суммы, поэтому в галерее нет повторов. На изображениях не показан врезной замок, что дополнительно подчёркивает необходимость отдельного заказа.

Установка и функциональное испытание

Монтаж ведут строго по шаблону AP.1700A и инструкции FL-0433. Корпуса выставляют на одной оси, квадрат соединяют с замком без перекоса, штангу подгоняют в допустимых пределах. Крепёж должен входить в предусмотренные усиленные зоны полотна.

После сборки выход испытывают при открытой и закрытой двери. Нажатие в разных участках перекладины должно полностью убирать защёлку. Проверяют возврат, наружное управление, работу цилиндра, доводчика и повторное запирание. Для двустворчатого блока тестируют обе створки вместе.

Регулярное обслуживание

Доступ к штанге и траектории двери сохраняют свободным. По графику объекта осматривают винты, соединение с замком, возврат механизма и состояние ответной части. После ремонта двери или регулировки доводчика функциональное испытание повторяют.

Заедание, неполный отвод защёлки и необходимость чрезмерного нажима считаются неисправностью. Эксплуатацию не восстанавливают случайной смазкой или подтачиванием деталей: причину определяет ответственный специалист.

FUARO AP.1700A подходит для основной створки эвакуационной двери с замком FL-0433, если габариты и масса полотна входят в подтверждённые пределы. Перед заказом составьте полный перечень внутренней, наружной и координирующей фурнитуры.
